Simcenter MAGNET
Realize simulações de campo eletromagnético de baixa frequência com o software de Elementos Finitos Simcenter MAGNET 2D/3D, uma poderosa solução de simulação de campo eletromagnético para previsão de desempenho de motores, geradores, sensores, transformadores, atuadores, solenóides ou qualquer outro dispositivo eletromagnético.
A prototipagem virtual do Simcenter MAGNET é eficiente em termos de custo e tempo. Estudos paramétricos e de otimização permitem a exploração de múltiplas configurações para melhorias de desempenho. A replicação precisa das condições de operação extremas fornece informações sobre hotspots de perdas e temperatura, desmagnetização de ímãs permanentes, material não utilizado e análise de falhas.
_gif.gif)
_gif.gif)
%20(1)_gif.gif)
_gif.gif)
_gif.gif)

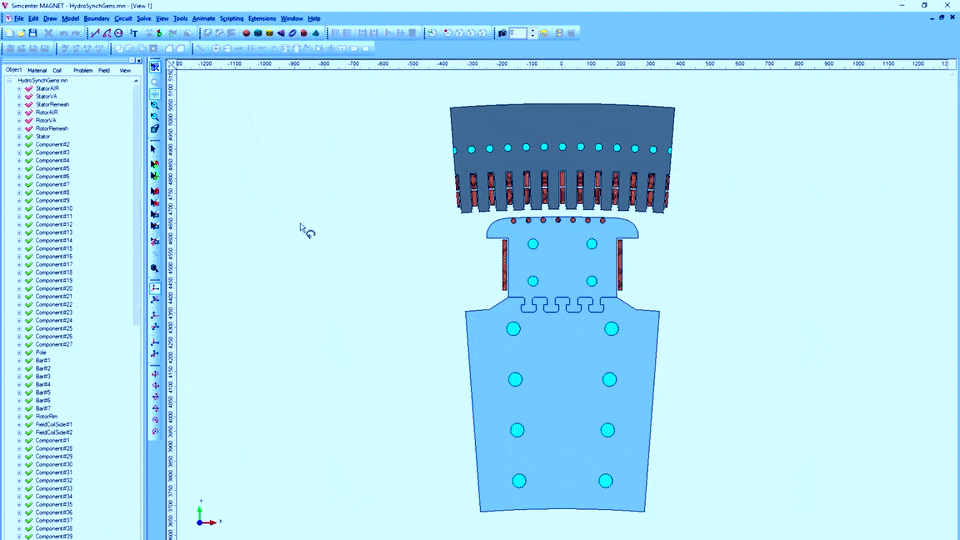

Simulação Eletromagnética AC

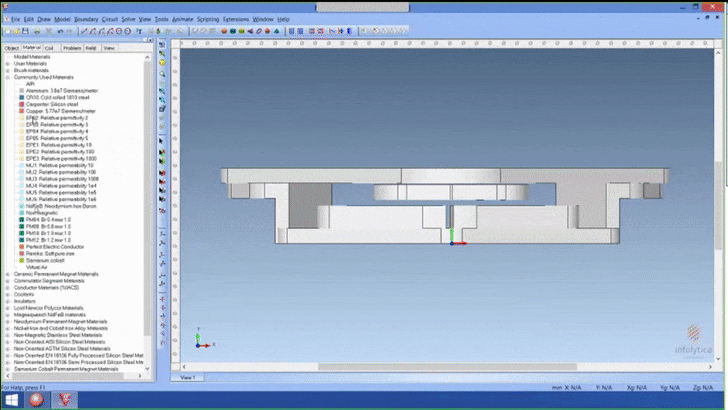

Modelagem Avançada de Materiais Eletromagnéticos
Efeitos da incorporação histerese na simulação de dispositivos eletromagnéticos
Modelagem de circuitos e sistemas
Simulações de Campo Elétrico
Simulação de Movimento Eletromagnético
Simulação eletromagnética transitória
As simulações eletromagnéticas AC são baseadas em uma única frequência, o que reduz o tempo de simulação. Com essa abordagem, você pode simular campos eletromagnéticos dentro e ao redor de condutores, na presença de materiais isotrópicos que podem ser condutores, magnéticos ou ambos. Isso leva em conta as correntes de deslocamento, correntes parasitas e efeitos de proximidade, que são importantes na análise de hotspots.
A precisão das simulações eletromagnéticas de baixa frequência é altamente dependente dos dados do material. A modelagem de materiais eletromagnéticos avançados do Simcenter leva em consideração não linearidades, dependências de temperatura, desmagnetização de ímãs permanentes, perda de histerese e efeitos anisotrópicos. Isso torna possível analisar efeitos como desmagnetização em ímãs permanentes para verificar sua vida útil, analisar perdas dependentes de frequência em peças finas, enquanto reduz o tempo de solução e contabilizar todas as perdas para um balanço energético preciso.
A modelagem de histerese no software Simcenter MAGNET permite que engenheiros e cientistas modelem um cenário do mundo real, incorporando os efeitos das perdas de ferro na simulação de ondas eletromagnéticas de baixa frequência. A representação precisa de um material ferromagnético pelo loop BH completo, em vez da curva BH, afeta as quantidades locais.
A análise em nível de sistema ou baseada em modelo requer modelos de subcomponentes precisos para levar em conta as interações e os transitórios locais que afetam o comportamento geral do sistema.
O eletromagnetismo de baixa frequência do Simcenter inclui recursos como simulações de circuitos nativos, conexões para co-simulação e exportação de modelos de sistema 1D para Simcenter Flomaster, Simcenter Amesim e outras plataformas.
Método dos elementos finitos para campos elétricos pode ser usado para simular campos elétricos estáticos, campos elétricos CA e campos elétricos transientes. Ele também pode simular o fluxo de corrente (que é a densidade de corrente estática) produzida por tensões DC em eletrodos em contato com materiais condutores.
As simulações de campo elétrico são normalmente usadas para aplicações de alta tensão para prever falhas de isolamento e enrolamento, simulações de impulsos de raios, análise de descarga parcial e análise de impedância.
A simulação eletromagnética de campos transientes pode incluir movimento. É possível simular movimentos rotacionais, lineares e arbitrários com seis graus de liberdade (X, Y, Z, Roll, Pitch e Yaw) para um número ilimitado de componentes móveis. Os efeitos mecânicos incluem atrito viscoso, inércia, massa, molas e gravitação, bem como restrições de movimento impostas por batentes mecânicos. Forças de carga arbitrárias podem ser especificadas em função da posição, velocidade e tempo. As correntes induzidas devido ao movimento são levadas em consideração.
Permite a simulação de problemas complexos que envolvem fontes e saídas de corrente ou tensão de forma arbitrária, variante no tempo com não linearidade em materiais e efeitos dependentes de frequência. Isso inclui oscilações em dispositivos eletromecânicos, desmagnetização em ímãs permanentes, efeitos de comutação, torque induzido por correntes parasitas, efeitos pelicular e de proximidade.
