Máquinas Elétricas
Projetar, analisar e reprojetar são ações básicas de um fluxograma iterado quantas vezes forem necessárias para que o produto final esteja em conformidade com os requisitos. Na importante etapa de análise, o projetista toma a difícil decisão de levar ou não o projeto adiante, ciente de que imprecisões levam à falsa percepção e faz postergar a necessidade de reprojeto, naturalmente aumentando custos envolvidos. Obviamente, o número de vezes e o momento em que um produto é submetido ao reprojeto está geralmente associado ao nível de engenharia.
Custos de correção
Integração
Desempenho
Rapidez
Resultado
Soluções
Possibilidades
O cenário ideal para qualquer projeto é ter a possibilidade de projetar, analisar com precisão e atestar o cumprimento dos requisitos antes mesmo da realização de protótipos e ensaios, possível com o uso de softwares de engenharia apropriados e que conseguem reproduzir de maneira precisa as físicas envolvidas.
A SIEMENS oferece soluções em softwares para atender todas as etapas de projeto de uma máquina elétrica. Esta gama de ferramentas compõe um ecossistema denominado Simcenter e dividem um ponto em comum: a integração.
Em ambiente de alto desempenho, existe a necessidade de realizar todas as etapas de um projeto seguindo um rigoroso cronograma, enquanto o fluxo de trabalho deve ser o mais eficaz possível. Com uso das ferramentas do Simcenter, a intercambialidade de geometrias e parâmetros é facilitada, bem como o compartilhamento de resultados e geração de relatórios.
No projeto de máquinas elétricas rotativas, as etapas iniciais compreendidas pela definição de topologia, dimensionamento, escolha de materiais, baseados nos requisitos de operação, podem ser realizadas pelos softwares Simcenter SPEED e Simcenter Motorsolve, que possuem como principal característica a rapidez na entrega de resultados de desempenho, devido à natureza analítica ou semi-analítica.
Considerando uma busca por resultados mais precisos em relação aos protótipos, é possível exportar os modelos criados no Simcenter SPEED/Simcenter Motorsolve para o Simcenter MAGNET ou criar neste, modelos de qualquer dispositivo eletromagnético (motor, gerador, transformador, atuador linear etc.) e então, fazer simulações por Método de Elementos Finitos (MEF 2D e 3D), em condições estáticas ou dinâmicas e, por fim, explorar os diversos resultados em cartas de campo, gráficos e tabelas.
Ainda no Simcenter MAGNET, é possível exportar campos de perdas e campos de forças para análises térmica e vibroacústica, respectivamente. Para estes acoplamentos multifísicos, o Simcenter 3D possui solvers dedicados e com alta capacidade para avaliar os desempenhos térmico e acústico de máquinas elétricas.
Com o alto nível de integração e capacidades das ferramentas Simcenter, é possível levar a prática de projeto de máquinas elétricas aos patamares mais elevados, aumentar a competitividade dos produtos e atender às rigorosas exigências normativas e de mercado.
Projete e analise motores e geradores analiticamente no Simcenter SPEED, que fornece acesso a modelos teóricos e físicos da maioria das principais classes de máquinas elétricas (por exemplo, máquinas de ímãs permanentes e síncrona excitada eletricamente, máquinas de indução, de relutância, de CC com escovas, comutada com enrolamento de campo e de fluxo axial), juntamente com seus acionamentos.
Projete motores elétricos com precisão utilizando um software intuitivo. O Simcenter Motorsolve é uma solução completa de projeto e análise para máquinas de ímã permanente, indução, síncronas, eletrônicas e comutadas por escovas. O software aproveita a análise de elementos finitos com uma interface intuitiva para simulações precisas de máquinas elétricas.
Realize simulações de campo eletromagnético de baixa frequência com o software de Elementos Finitos Simcenter MAGNET 2D/3D, uma poderosa solução de simulação de campo eletromagnético para previsão de desempenho de motores, geradores, sensores, transformadores, atuadores, solenoides ou qualquer outro dispositivo eletromagnético.

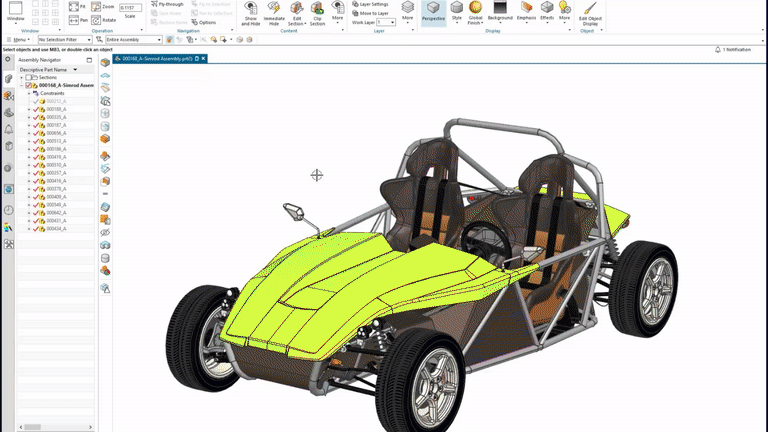

SIMCENTER 3D: tem a vantagem de ser uma ferramenta multi-CAD, permitindo ler com total precisão arquivos de software dos principais CAD's do mercado a partir desta abertura e compreender o contexto de análise do produto, possibilitando, assim, realizar o carregamento do modelo e a análise.
